『Y形三通球閥結構特點』
球閥與閥座密封根據工況不同，可分別采用軟密封，噴焊鎳基合金（硬度大于HRC60），超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝,適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過℃
流向結合
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
型號-材料及主要參數表
|
產品型號 |
Q42F-10-40C Q42Y-150-300C |
Q42F-10-40P Q42Y-150-300P |
Q42F-10-40R Q42Y-150-300R |
|
閥體 |
WCB |
CF8 |
CF8M |
|
球體 |
WVB+ENP |
CF8 |
CF8M |
|
閥桿/固定圈 |
2Cr13 |
304 |
316 |
|
閥座 |
PTFE |
PTFE |
|
|
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
|
|
適用介質 |
水,油,蒸汽等 |
酸等腐蝕性介質 |
|
|
適用溫度 |
-29-150℃ |
-29-150℃ |
|
|
蝸輪Y型三通球閥 |
Q后插入“3”表示,示例：Q342F-16C |
||
|
氣動Y型三通球閥 |
Q后插入“6”表示,示例：Q642F-10C |
||
|

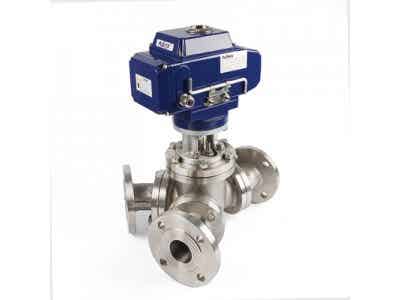

電動Y型三通球閥 |
Q后插入“9”表示,示例：Q942F-16P |
||
