DZ09平臺產品采用主從架構，主板（BCU）和從板（BMU）之間通過CAN進行通訊，兼容12V和 24V供電，具備多路繼電器控制、多路CAN、均衡電流大、支持雙槍充電等功能特點，是一款功能齊全、接口豐富、可靠性極高的產品，特別適用于電動重卡、大巴車、物流車等應用場景。

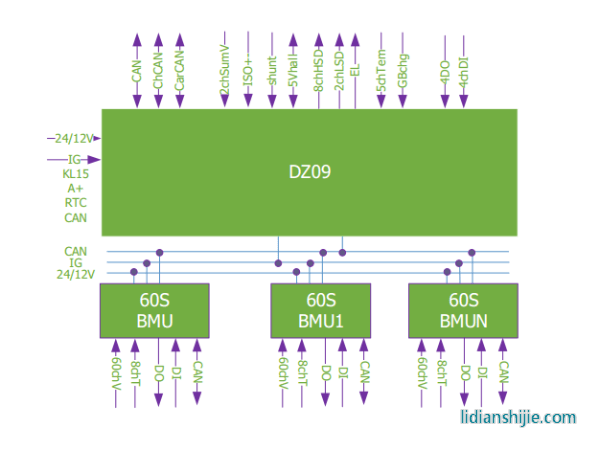

拓撲圖
主要硬件功能
|
BCU |
BMU（60S） |
||
|
支持KL15、A+、CAN喚醒 |
60路單體電壓檢測 |
8路溫度檢測 |
|
|
2路總電壓檢測 |
絕緣檢測 |
外部均衡方式 |
28Ω均衡電阻 |
|
8路高邊驅動 |
|
1路DO |
1路DI |
|
5V電源輸出 |
分流器電流檢測 |
2路CAN通訊 |
|
|
2路電磁鎖控制 |
3路CC2檢測 |
|
|
|
4路CAN通訊 |
2路DO |
BCU尺寸（L*W*H） |
192*115*30 |
|
4路DI |
5路溫度檢測 |
BMU-60S尺寸（L*W*H） |
322*113*26 |
適用范圍
|
應用終端 |
乘用車、物流車、微卡 |
||
|
電池類型 |
LFP、LTO、NCM |
IP等級 |
IP40 |
|
供電電壓 |
6-32V |
最高電池串數 |
400串 |
|
最高總電壓 |
1000V |
電流傳感器類型 |
分流器、霍爾 |
